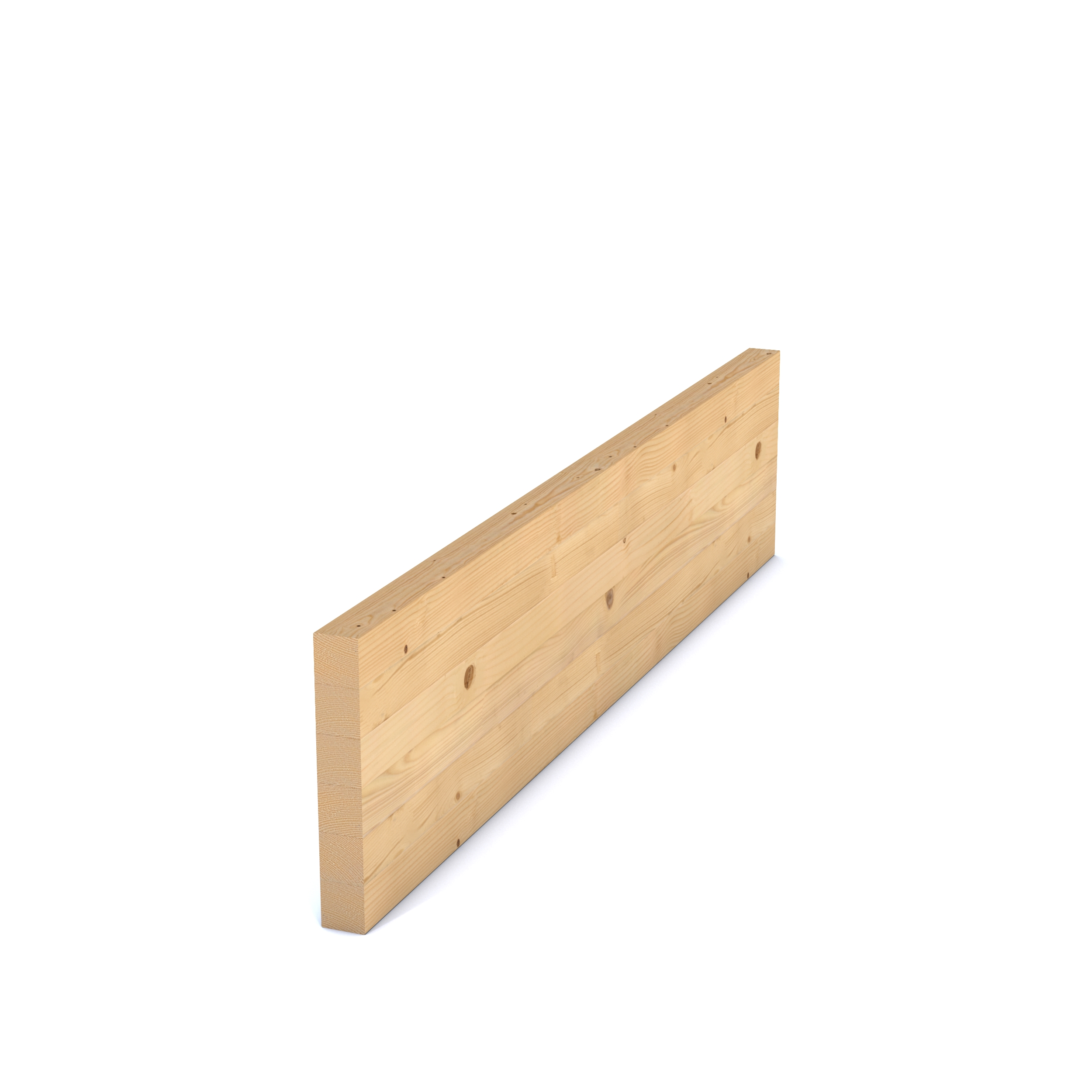

Limträbalk GL28cs Gran Obehandlad 56x270 (SE00486)
Limträ är en förädlad träprodukt avsedd i första hand för bärande
konstruktioner. Det tillverkas industriellt av trälameller
som limmas mot varandra under kontrollerade former. Certifierat limträ tillverkas enligt den harmoniserade produktstandarden
SS-EN 14080. Mer information om Limträ finns i Limtrahandboken.
Läs mer i Limträhandbok Del 1-4
Läs mer i Limträhandbok Del 1-4
Egenskaper
| Svenskt Trä-ID | SE00486 | ||
Svenskt Trä produkt ID för generiska produkttyper, vilka ingår i Svenskt Träs Standardsortiment. |
|||
| Produktstandard | SS-EN 14080 - Limträ | ||
En Nationell (SS) och/eller Europeisk (EN) Produktstandard innehåller specifikationer om en produkts egenskaper, attribut, utformning och testmetoder. En harmoniserad standard (hEN) är en kategori av Europastandard som utarbetats på uppdrag av EU-kommissionen. Produkter vilka introduceras inom EU och vilka har en harmoniserad produktstandard skall prestandadeklareras (väsentliga egenskaper) och CE märkas. |
|||
| Prestandadeklarerad och CE-märkt enligt Europeiska Byggproduktförordningen (CPR) | Ja | ||
För en byggprodukt, som omfattas av en harmoniserad standard (EU) och som säljs på EU inre marknad, är det obligatoriskt med en prestandadeklaration och CE-märkning. Byggprodukter som inte omfattas av en harmoniserad EU standard går att prestandadeklarera och CE-märka på frivillig väg. Tillverkaren kan då vända sig till ett tekniskt bedömningsorgan för att begära en europeisk teknisk bedömning (ETA). Läs vidare på Boverket - Byggprodukter |
|||
| Träslag - svenskt namn för träslag enligt SS-EN 14080 | Gran | ||
Svenskt namn för det botaniska namnet och beteckningen i SS-EN 14080. |
|||
| Träslag - botaniskt namn enligt SS-EN 14080 | Picea abies, PCAB | ||
Det botaniska namnet (latin) och den standardiserade förkortningskoden (SS-EN 13556) för träslaget. |
|||
| Limträ hållfasthetsklass enligt SS-EN 14080 | GL28cs | ||
Hållfasthetsklasserna betecknas med GL och en klass, till exempel GL 30. GL står för Glued Laminated Timber (Glulam) medan siffran 30 står för karakteristisk böjhållfasthet, uttryckt i N/mm². Efter klassen följer en beteckning som beskriver om limträelementet består av homogena limträ lameller "h" (eng. homogenous) eller kombinerade limträlameller "c" (eng. combined), till exempel GL 30h. Därutöver kan bokstaven "s" (eng. split) användas för att beteckna att det är klyvsågat limträ, till exempel GL 28cs. |
|||
| Profiltyp enligt Svenskt Trä specifikation | Rakt limträelement med rektangulärt tvärsnitt | ||
Virke kan bearbetas till olika profiler med olika utseende och användningsområden. Till exempel olika former av sågade, hyvlade, rillade sidor och kanter. Eller urfrästa spår och falsar för sammanfogning, med mera. |
|||
| Ytstruktur enligt Svenskt Trä specifikation | Renhyvlade, ej lagade ytor | ||
De olika sidorna och kanternas ytstrukturer för en profiltyp kan framställas för att möta olika tekniska och utseendemässiga krav.
Till exempel med olika tekniker och utrustning vid sågning, hyvling , rillning och slipning. |
|||

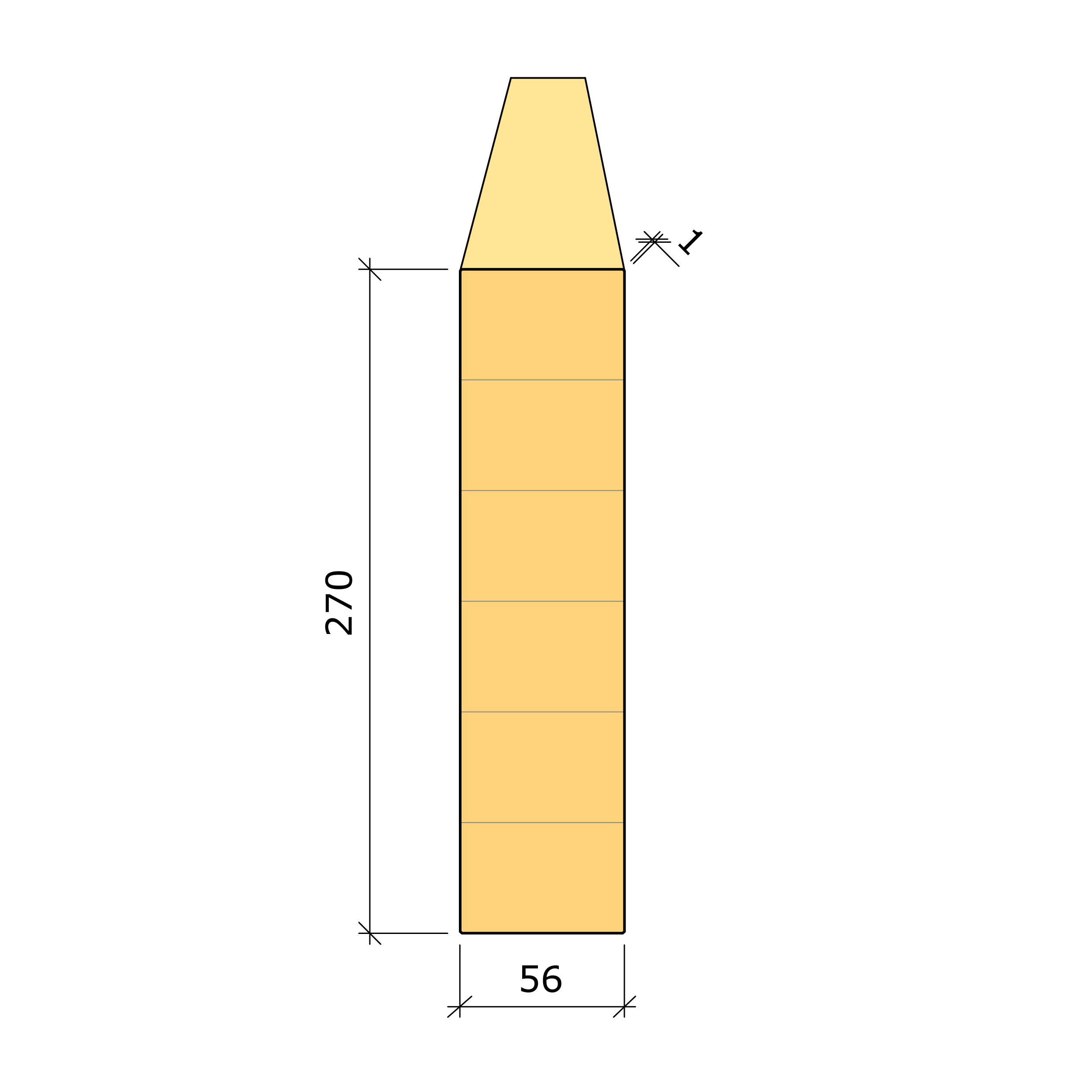

| Limträelementets bredd enligt SS-EN 14080 | 56 mm | ||
Limträelementets bredd benämns som måttenhet "b" i beskrivningar av tvärsnittmåtten. Måttoleranser för måttenhet "b" är +/- 2 mm enligt SS-EN 14080.
Nominella mått vid referensfuktkvot 12%. |
|||
| Limträelementets höjd enligt SS-EN 14080 | 270 mm | ||
Limträelementets höjd benämns som måttenhet "h" i beskrivningar av tvärsnittmåtten. Måttoleranser för måttenhet "h" är +4 mm till -2mm där "h" är lika med eller mindre än 400mm. För "h" större än 400 mm är måttoleranserna +1% till -0,5, enligt SS-EN 14080.
Nominella mått vid referensfuktkvot 12%. |
|||
| Totalt antal lameller enligt SS-EN 14080 | 6 | ||
Ett limträelement består av ett antal lameller av konstruktionsvirke. Totalt antal lameller är lika med summan av antalet ytterlameller och antalet innerlameller i limträprodukten |
|||
| Tjocklek lameller enligt SS-EN 14080 | 45 mm | ||
Lamelltjockleken varierar beroende på vilken typ av limträelement som tillverkas.Till exempel kan lamelltjockleken vara olika för raka limträelement och för krökta limträelement. |
|||
| Hållfasthetsklass ytterlameller enligt SS-EN 14080 | T22 | ||
Lamellerna i imträ har antingen samma hållfasthetsklass , vilket benämns homogent limträ (h). Alternativt kan lameller med olika hållfastklass användas för de yttre respektive de inre lamellerna, vilket benämns kombinerat limträ (c). I kombinerat limträ placeras det starkaste lamellvirket som ytterlameller där spänningarna normalt är störst. |
|||
| Antal ytterlameller enligt SS-EN 14080 | 2 | ||
Antalet ytterlameller kan variera beroende på hur limträelementet är konstruerat och om det är ett homogent eller kombinerat limträ. |
|||
| Hållfasthetsklass innerlameller enligt SS-EN 14080 | T15 | ||
Vid kombinerat limträ är det olika hållfastsklasser för ytterlameller respektive innerlamellerna. Innerlamellerna har en lägre hållfastklass än ytterlamellerna. |
|||
| Antal innerlameller enligt SS-EN 14080 | 4 | ||
Antalet innerlameller kan variera beroende på det kombinerade limträelementets dimensioner och hållfasthetskrav. |
|||
| Antal limfogar enligt SS-EN 14080 | 5 | ||
Antalet limfogar varierar med det totala antalet lameller. |
|||
| Limklass enligt SS-EN 14080 och SS-EN 301 | Typ I | ||
Limträ tillverkat med lim enligt Typ I kan
användas oberoende av omgivande klimat (klimatklass 1 – 3 enligt Eurokod 5) medan användning av lim enligt Typ II är begränsad till konstruktioner som är skyddade för väder och vind (klimatklass 1 och 2 enligt Eurokod 5). |
|||
| Limgrupp enligt SS-EN 14080 | MUF (Melamin-Urea-Formaldehyd) | ||
Numera används av miljöskäl så
gott som uteslutande melamin-urea-formaldehyd-lim, eller i dagligt tal MUF-lim eller melamin-lim, vilket hänförs till Limklass Typ I. Melaminlimmade fogar är till en början ljusa men kan med tiden få en något mörkare nyans. |
|||
| Utsläppsklass formaldehyd enligt SS-EN 14080 | E1 | ||
Naturligt förekommer låga nivåer av formaldehyd i trä och träprodukter kan därmed inte vara helt fria från formaldehyd. Dock kan man reglera hur mycket formaldehyd som används i bindemedel som används vid tillverkning av limmade träprodukter. Utsläppsklass E1 innebär att produkten ïnte får avge mer än 0,124 milligram formaldehyd per kubikmeter luft. Vilket är det obligatoriska kravet i Sverige. |
|||
| Area på profil, med hänsyn till utformning, enligt Svenskt Trä specifikation | 0,01512 m² | ||
Beräknad på virkesproduktens faktiska profil.
Til exempel så behöver arean på en spontad profil beräknas med hänsyn till spontutformningen. |
|||
| Målfuktkvot enligt SS-EN 14298 | 16 % | ||
Begreppet målfuktkvot beskriver den önskade medelfuktkvoten vid leverans av ett virkesparti. Läs vidare på TräGuiden - Trä och fukt |
|||
| Hanteringsvikt per kubikmeter enligt Svenskt Trä specifikation | 500 kg/m³ | ||
Uppskattad viktuppgift för hanteringsplanering av produkten.
Gran ca 470 kg/m3. Furu ca 500 kg/m³.
Limträ ca 500 kg/m³. Impregnerat limträ ca 600 kg/m³ (torkade lameller efter impregnering).
Impregnerat trä ca 800 kg/m3 (ej torkat) |
|||
| Hanteringsvikt per meter enligt Svenskt Trä specifikation | 7,56 kg/m | ||
Baserad på Hanteringsvikt per kubikmeter (kg/m³) och Area på profil (m²). |
|||
| Brandklassificering av byggprodukter och byggelement enligt SS-EN 13501-1 | D-s2,d0 | ||
Brandteknisk klassificering av alla byggprodukter, inklusive produkter som är inbyggda i byggnadselement (produkterna beaktas i relation till deras slutanvändning) |
|||
| Reaktion på brand utan provning enligt EC-beslut 2003/593/EC | D-s2,d0 | ||
Anger klasserna för byggprodukter och/eller material som uppfyller alla krav för prestandakaraktäristiken "reaktion på brand" utan behov av ytterligare provning. |
|||
| Beständighetsklass för trä avseende angrepp av rötsvampar enligt SS-EN 350 | DC 4 | ||
Naturlig beständighet mot biologisk nedbrytning, av rötsvamp och insekter, hos kärnved i markkontakt. Beständighetsklass (eng. Durability Class) DC 1 innebär "Mycket beständig" och DC 5 innebär "Icke beständig". |
|||
| Karakteristiskt värde för böjhållfasthet enligt SS-EN 14080 | f m,g,k | 28 N/mm² | |
Det representativa värdet baseras på 0.05 percentilvärdet. Vilket innebär att sannolikheten för lägre värde är 5%. |
|||
| Karakteristiskt värde för draghållfastheten parallellt med fiberriktningen enligt SS-EN 14080 | f t,0,g,k | 19,5 N/mm² | |
Det representativa värdet baseras på 0.05 percentilvärdet. Vilket innebär att sannolikheten för lägre värde är 5%. |
|||
| Karaktäristiskt värde på draghållfasthet vinkelrätt mot fiberriktningen enligt SS-EN 14080 | f t,90,g,k | 0,5 N/mm² | |
Det representativa värdet baseras på 0.05 percentilvärdet. Vilket innebär att sannolikheten för lägre värde är 5%. |
|||
| Karakteristiskt värde för tryckhållfasthet parallellt med fiberriktningen enligt SS-EN 14080 | f c,0,g,k | 24 N/mm² | |
Det representativa värdet baseras på 0.05 percentilvärdet. Vilket innebär att sannolikheten för lägre värde är 5%. |
|||
| Karakteristiskt värde för tryckhållfasthet vinkelrätt mot fiberriktningen enligt SS-EN 14080 | f c,90,g,k | 2,5 N/mm² | |
Det representativa värdet baseras på 0.05 percentilvärdet. Vilket innebär att sannolikheten för lägre värde är 5%. |
|||
| Karakteristiskt värde för skjuvhållfasthet (längsskjuvning) enligt SS-EN 14080 | f v,g,k | 3,5 N/mm² | |
Det representativa värdet baseras på 0.05 percentilvärdet. Vilket innebär att sannolikheten för lägre värde är 5%. |
|||
| Rullande skjuvhållfasthet (rullskjuvning) enligt SS-EN 14080 | f r,g,k | 1,2 N/mm² | |
Skjuvspänningar vinkelrätt mot fiberriktingen. |
|||
| Medelvärde för elasticitetsmodul parallellt med fiberriktningen enligt SS-EN 14080 | E 0,g,mean | 12500 N/mm2 | |
Repesentativt värde baserat på medelvärde. |
|||
| 5-percentil karakteristiskt värde för elasticitetsmodul parallellt med fiberriktningen enligt SS-EN14080 | E 0,g,05 | 10500 N/mm2 | |
Det representativa värdet baseras på 0.05 percentilvärdet. Vilket innebär att sannolikheten för lägre värde är 5%. |
|||
| Medelvärde för elasticitetsmodul vinkelrätt mot fiberriktningen enligt SS-EN 14080 | E 90,g,mean | 300 N/mm2 | |
Representativt värde baserat på medelvärde. |
|||
| Karakteristisk densitet enligt SS-EN 14080 | P g,k | 390 kg/m³ | |
Anger det karakteristiska värdet av massa, per volymenhet, för ett träprovstycke. |
|||
| Medeldensitet enligt SS-EN 14080 | P g,mean | 430 kg/m³ | |
Anger medelvärdet av massa, per volymenhet, av ett träprovstycke. |
|||
| Svenskt Trä-ID | SE00486 | ||
Svenskt Trä produkt ID för generiska produkttyper, vilka ingår i Svenskt Träs Standardsortiment. |
|||
| Boverkets Resurs-ID | 6000000168 | ||
Identitet i Boverkets klimatdatabas för den resurskategori produkten tillhör. Egenskapsdata för resurskategorin är hämtad från Boverkets version 02.05.000, med versionsdatum Januari 25 2024. Läs vidare på Boverkets klimatdatabas |
|||
| Boverket - Klimatpåverkan GWP-GHG, konservativt värde (A1-A3, per kg produkt) | 0,133 kg CO2 e | ||
Det konservativa värdet används vid klimatdeklarationsberäkningar med generiska värden. A1-A3 värden för byggprodukterna i Boverkets klimatdatabas är konservativt satta. Det vill säga cirka 25 procent högre än genomsnittet, för att stimulera användning av specifika klimatdata. Läs vidare på https://www.boverket.se/sv/klimatdeklaration/klimatdatabas/om-klimatdatabas/ |
|||
| Boverket - Omräkningsfaktor | 434 kg/m³ | ||
Beräknad faktor som är baserad på genomsnittlig densitet för torkat sågat virke av barrträ, med en fukthalt på 16%. |
|||
| Boverket - Klimatpåverkan GWP-GHG, konservativt värde ( A1-A3, per m³ produkt) | 57,72 kg CO2 e | ||
Det konservativa värdet används vid klimatdeklarationsberäkningar med generiska värden. A1-A3 värden för byggprodukterna i Boverkets klimatdatabas är konservativt satta. Det vill säga cirka 25 procent högre än genomsnittet, för att stimulera användning av specifika klimatdata. Läs vidare på https://www.boverket.se/sv/klimatdeklaration/klimatdatabas/om-klimatdatabas/ |
|||
| Boverket - Teknisk livslängd | >50 år | ||
Livslängden för trä inomhus är normalt lika med konstruktionen den är en del av. Trä i i utomhusmiljöer behöver normalt underhåll under dess >50 års livslängd. Läs vidare på Läs mer info |
|||
| VilmaBas-id | VB3104 | ||
| Varugrupp BK04 | 02501 - Limträbalk | ||
| Namn enligt Trägruppen | Limträbalk | ||
| Tjocklek | 56 mm | ||
| Total bredd | 270 mm | ||
| Täckande bredd | 270 mm | ||
| Träslag - VilmaBas | Gran | ||
| Hållfasthetsklass | GL28cs | ||
| Hyvelprofil | Hyvlat limträ | ||
| Ytskikt | Renhyvlade ytor med fyra fasade hörn | ||
| Efterbehandling | Obehandlad | ||
| Målfuktkvot | 16 % | ||
| Prestandadeklaration | Ja | ||
| CE märkning på förpackning | Ja | ||
| CE-märkning på produkten | Ja | ||
| Area på profil | 0,01512 m² | ||
| Vikt per meter | 7,56 kg | ||
| Vikt per m³ | 500 kg |
Välj tillverkare av träprodukter
Giltighet
- Svenskt Trä-id: SE00486
- Gäller från och med: 2024-03-15
