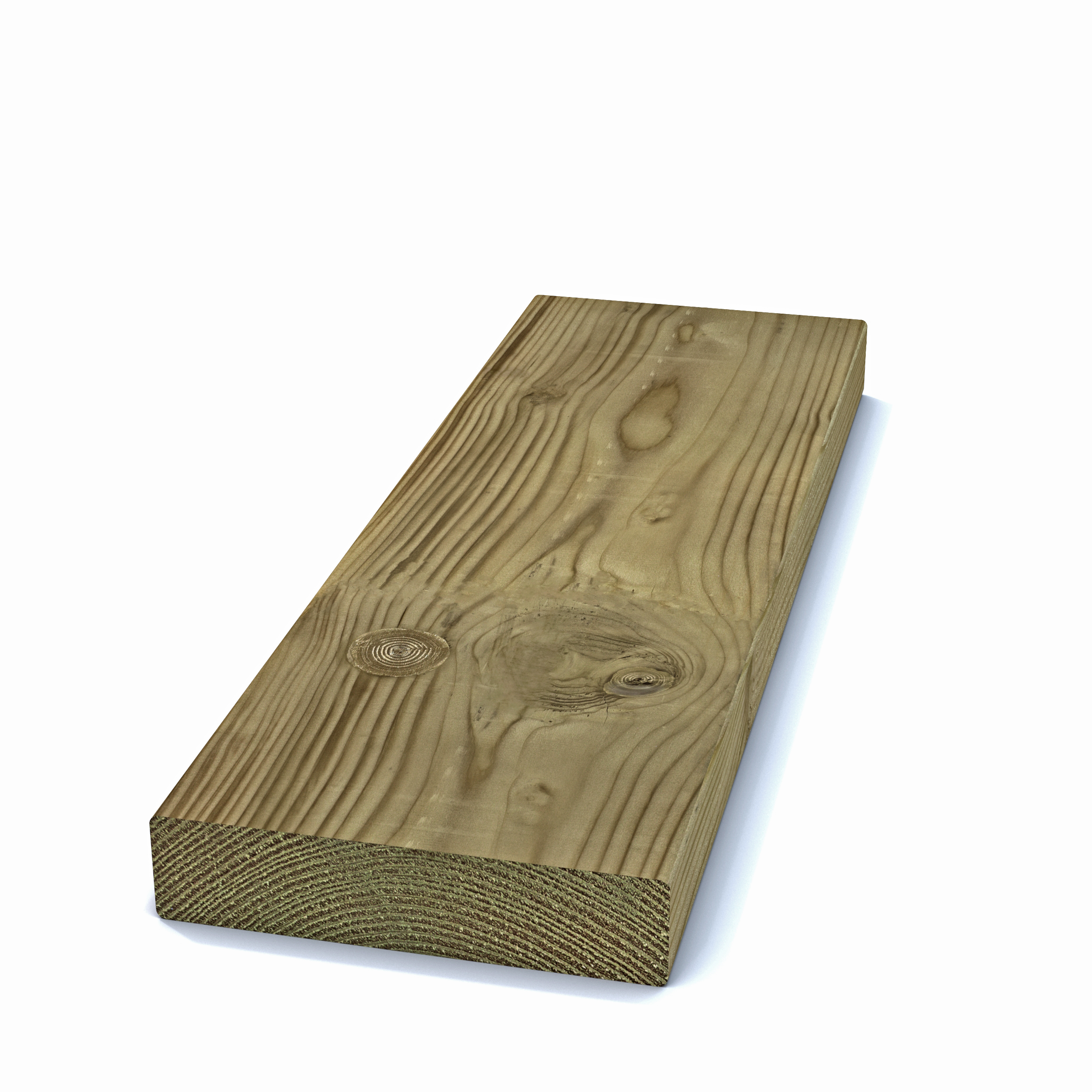

Konstruktionsvirke C24 Furu Tryckimpregnerad NTR A Grön 45x195 (SE00436)
Tryckimpregnerat trä är det vanligaste trämaterialet med förbättrad beständighet. Med impregnerat trä avses trä som behandlats i en industriell process och där man fått en djup inträngning och hög upptagning av träskyddsmedlet i virket. Mer information om tryckimpregnering och träskyddsklasser enligt NTR systemet finns i TräGuiden.
Läs mer på TräGuiden
Läs mer på TräGuiden
Egenskaper
| Svenskt Trä-ID | SE00436 | ||
Svenskt Trä produkt ID för generiska produkttyper, vilka ingår i Svenskt Träs Standardsortiment. |
|||
| Produktstandard | SS-EN 14081- Konstruktionsvirke | ||
En Nationell (SS) och/eller Europeisk (EN) Produktstandard innehåller specifikationer om en produkts egenskaper, attribut, utformning och testmetoder. En harmoniserad standard (hEN) är en kategori av Europastandard som utarbetats på uppdrag av EU-kommissionen. Produkter vilka introduceras inom EU och vilka har en harmoniserad produktstandard skall prestandadeklareras (väsentliga egenskaper) och CE märkas. |
|||
| Prestandadeklarerad och CE-märkt enligt Europeiska Byggproduktförordningen (CPR) | Ja | ||
För en byggprodukt, som omfattas av en harmoniserad standard (EU) och som säljs på EU inre marknad, är det obligatoriskt med en prestandadeklaration och CE-märkning. Byggprodukter som inte omfattas av en harmoniserad EU standard går att prestandadeklarera och CE-märka på frivillig väg. Tillverkaren kan då vända sig till ett tekniskt bedömningsorgan för att begära en europeisk teknisk bedömning (ETA). Läs vidare på Boverket - Byggprodukter |
|||
| Träslag - svenskt namn för träslag enligt SS-EN 13556 | Furu | ||
Svenskt namn för det botaniska/latinska namnet och beteckningen i SS-EN 13556 |
|||
| Träslag - botaniskt namn för träslag enligt SS-EN 13556 | PNSY - Pinus Sylvestris | ||
Det latinska namnet och en 4- ställig kod som används i Europa. |
|||
| Hållfasthetsklass enligt SS-EN 338 (C-klasser) | C24 | ||
C-klasser för barrträ som ger information om hållfasthets- och styvhetsegenskaper hos materialet Läs vidare på TräGuiden - Konstruktionsvirke/Beskrivning C-klasser |
|||
| Torrsorterat konstruktionsvirke enligt SS-EN 14081-1 | Ja | ||
Deklarerar om virket har torkats och dess sortering har slutförts. |
|||
| Sorteringsmetod enligt SS-EN 14081-1 | Maskinell | ||
Deklarerar om konstruktionsvirket är maskinellt eller visuellt sorterat. |
|||
| Profiltyp enligt Svenskt Trä specifikation | Dimensionshyvlat | ||
Virke kan bearbetas till olika profiler med olika utseende och användningsområden. Till exempel olika former av sågade, hyvlade, rillade sidor och kanter. Eller urfrästa spår och falsar för sammanfogning, med mera. |
|||

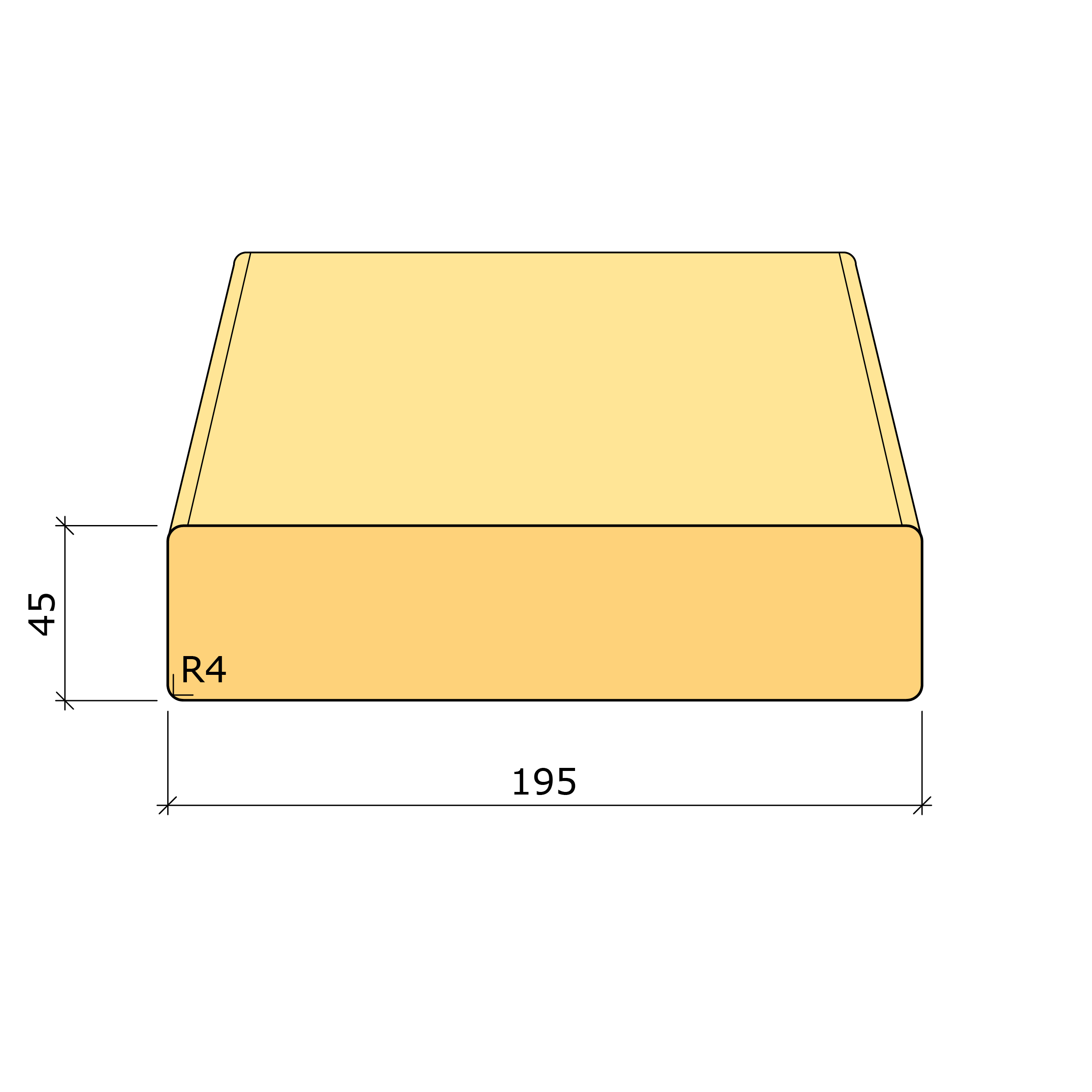

| Ytstruktur enligt Svenskt Trä specifikation | Fyra hyvlade sidor med fyra rundade hörn, radie 4 mm | ||
De olika sidorna och kanternas ytstrukturer för en profiltyp kan framställas för att möta olika tekniska och utseendemässiga krav.
Till exempel med olika tekniker och utrustning vid sågning, hyvling , rillning och slipning. |
|||
| Tjocklek enligt SS-EN 1309-1 | 45 mm | ||
Tjocklek mätt i en riktning vinkelrät mot ytan på minst tre ställen |
|||
| Bredd enligt SS-EN 1309-1 | 195 mm | ||
Bredd mätt i en riktning vinkelrät mot längdaxeln i minst tre positioner |
|||
| Täckande bredd, monterad, enligt Svenskt Trä specifikation | 195 mm | ||
Den synliga bredden, till exempel på en enskild spontad eller falsad bräda efter montering. |
|||
| Virkesåtgång per kvadratmeter enligt Svenskt Trä specifikation | 4,12 lm/m² | ||
För åtgångsberäkning av antal löpmeter (lm) per kvadratmeter (m²) (exklusive spill). Baserad på produktens täckande bredd. |
|||
| Area på profil, med hänsyn till utformning, enligt Svenskt Trä specifikation | 0,008775 m² | ||
Beräknad på virkesproduktens faktiska profil.
Til exempel så behöver arean på en spontad profil beräknas med hänsyn till spontutformningen. |
|||
| Hanteringsvikt per kubikmeter enligt Svenskt Trä specifikation | 800 kg/m³ | ||
Uppskattad viktuppgift för hanteringsplanering av produkten.
Gran ca 470 kg/m3. Furu ca 500 kg/m³.
Limträ ca 500 kg/m³. Impregnerat limträ ca 600 kg/m³ (torkade lameller efter impregnering).
Impregnerat trä ca 800 kg/m3 (ej torkat) |
|||
| Hanteringsvikt per meter enligt Svenskt Trä specifikation | 7,02 kg/m | ||
Baserad på Hanteringsvikt per kubikmeter (kg/m³) och Area på profil (m²). |
|||
| Brandklassificering av byggprodukter och byggelement enligt SS-EN 13501-1 | D-s2,d0 | ||
Brandteknisk klassificering av alla byggprodukter, inklusive produkter som är inbyggda i byggnadselement (produkterna beaktas i relation till deras slutanvändning) |
|||
| Reaktion på brand utan provning enligt EC-beslut 2003/593/EC | D-s2,d0 | ||
Anger klasserna för byggprodukter och/eller material som uppfyller alla krav för prestandakaraktäristiken "reaktion på brand" utan behov av ytterligare provning. |
|||
| Träskyddsklass enligt NTR standarden (samordnad med SS-EN 351 och SS-EN 599) | NTR A | ||
Nordiska Träskyddsrådet (NTR) utger en branschstandard för träskyddsklasser som ansluter till den europeiska standarden för att rangordna och bedöma träprodukters beständighet och deras behandling eller modifiering. Läs vidare på Länk till mer info |
|||
| NTR Rötskyddsgaranti - 20 år | Ja | ||
Svenska Träskyddsföreningens medlemmar lämnar 20 års garanti på NTR impregnerat virke. Garantin gäller för konsumenter och för virke med träskyddsklass NTR A och NTR AB. Läs vidare på Träskyddsföreningen - Rötskyddsgaranti |
|||
| Typ av träskyddsbehandling enligt SS-EN 15228 | Tryckimpregnering | ||
Anger typen av träskyddsbehandling och/eller träskyddsmedel. |
|||
| Kulör, efter impregnering | Grön | ||
Det är den impregneringsvätska som används som ger virket en viss kulör efter tryckimpregneringen. Till exempel om kopparsalter används så ger det en grön kulör. |
|||
| Behandlingen skyddar mot angrepp av olika träförstörande organismer enligt SS-EN 15228 | Ja | ||
Rötsvampar och träförstörande insekter är exempel på biologiska organismer som är målgrupper för olika träskyddsbehandlingar. |
|||
| Användningsklass för träprodukt enligt SS-EN 335 | UC 4 | ||
Definierar användningsområden i olika användningsklasser (Eng. Use Classes) baserade på skillnader i miljöexponering, till exempel exponering vid mark- eller vattenkontakt. |
|||
| Inträngningsklass för träbaserad produkt enligt SS-EN 351-1 | NP5 | ||
Klassificering av inträngning och upptagning av träskyddsmedel. Sex klasser NP1 --NP6. NP1 innebär "Ingen inträngning av träskyddsmedel" och NP 6 innebär "Full inträngning i splintveden och min 6 mm i exponerad kärnved". |
|||
| Karakteristiskt värde för böjhållfasthet parallellt med fibrerna enligt SS-EN 338 | f m,k | 24 N/mm² | |
Hållfasthetsvärde för dimensioneringsberäkningar. |
|||
| Karakteristiskt värde för draghållfasthet parallellt med fibrerna enligt SS-EN 338 | f t,0,k | 14,5 N/mm² | |
Hållfasthetsvärde för dimensioneringsberäkningar. |
|||
| Karakteristiskt värde för draghållfasthet vinkelrätt mot fibrerna enligt SS-EN 338 | f t,90,k | 0,4 N/mm² | |
Hållfasthetsvärde för dimensioneringsberäkningar. |
|||
| Karakteristiskt värde för tryckhållfasthet parallellt med fibrerna enligt SS-EN 338 | f c,0,k | 21 N/mm² | |
Hållfasthetsvärde för dimensioneringsberäkningar.
|
|||
| Karakteristiskt värde för tryckhållfasthet vinkelrätt mot fibrerna enligt SS-EN 338 | f c,90,k | 2,5 N/mm² | |
Hållfasthetsvärde för dimensioneringsberäkningar. |
|||
| Karakteristiskt värde för skjuvhållfasthet enligt SS-EN 338 | f v,k | 4 N/mm² | |
Styvhetsvärde för analys av bärförmåga. |
|||
| Karakteristiskt värde för elasticitetsmodul parallellt med fibrerna enligt SS-EN 338 | E 0,05 | 7,4 kN/mm² | |
Styvhetsvärde för deformationsberäkningar, motsvarar 0.05 perecentilen. |
|||
| Medelvärde för elasticitetsmodul parallellt med fibrerna enligt SS-EN 338 | E 0,mean | 11 kN/mm² | |
Styvhetsvärde för deformationsberäkningar, medelvärde. |
|||
| Medelvärde för elasticitetsmodul vinkelrätt mot fibrerna enligt SS-EN 338 | E 90,mean | 0,37 kN/mm² | |
Styvhetsvärde för deformationsberäkningar, medelvärde. |
|||
| Medelvärde för skjuvmodul enligt SS-EN 338 | G mean | 0,69 kN/mm² | |
Styvhetsvärde för deformationsberäkningar, medelvärde. |
|||
| Hårdhet parallellt med fiberriktningen, enligt Brinells testmetod | 4 HB | ||
Ett mått för ett materials hårdhet. En kula pressas mot materialet med en viss kraft. Avtrycket mäts. beräknas och redovisas enligt en Brinell mätskala. Värdet är angivet för virke med 12% fuktkvot. |
|||
| Hårdhet vinkelrätt mot fiberriktningen, enligt Brinells testmetod | 1,9 HB | ||
Ett mått för ett materials hårdhet En kula pressas mot materialet med en viss kraft. Avtrycket mäts och beräknas och redovisas enligt en Brinell mätskala.Värdet är angivet för virke med 12% fuktkvot. |
|||
| Värmeledningsförmåga parallellt med fiberiktningen enligt SS-EN ISO 10456 | 0,26 W/m °C | ||
Värmeledningsförmågan eller värmekonduktiviteten är ett mått för hur värme transporteras genom ett material. Värmeledningsförmågan för virke är större parallellt med fibrerna än vinkelrätt mot fibrerna. Värdet är angivet för virke med 12% fuktkvot. |
|||
| Värmeledningsförmåga vinkelrätt mot fiberriktningen enligt SS-EN ISO 10456 | 0,12 W/m °C | ||
Värmeledningsförmågan eller värmekonduktiviteten är ett mått för hur värme transporteras genom ett material. Värmeledningsförmågan för virke är större parallellt med fibrerna än vinkelrätt mot fibrerna. Värdet är angivet för virke med 12% fuktkvot. |
|||
| Värmekapacitet parallellt med fiberriktningen enligt SS-EN ISO 10456 | 1650 J/kg °C | ||
Är ett mått på den energi som under fastställda betingelser måste tillföras ett system för att dess temperatur skall öka med en grad. Värdet är angivet för virke med 12% fuktkvot. |
|||
| Värmevärde parallellt med fiberriktningen enligt SS-EN ISO 10456 | 16,9 MJ/kg | ||
Mått som anger hur mycket energi i termer av Joule (eller kilowattimmar) som utvecklas vid förbränning av ett visst material/bränsleslag. Värdet är angivet för virke med 12% fuktkvot. |
|||
| Krympning, axiell riktning, i stammens längdriktning, enligt Svenskt Trä specifikation | ßa | 0,4 % | |
Medelvärde för krympning av träslaget vid torkning, från fibermättnad (fuktkvot ca 30%) till absolut torrt trä (fuktkvot 0 %). Läs vidare på Träfakta - Träets fuktrörelser |
|||
| Krympning, radiell riktning tvärs årsringarna, enligt Svenskt Trä specifikation | ßr | 4 % | |
Medelvärde för krympning av träslaget vid torkning, från fibermättnad (fuktkvot ca 30%) till absolut torrt trä (fuktkvot 0 %). Läs vidare på Träfakta - Träets fuktrörelser |
|||
| Krympning, tangentiell riktning längs årsringarna, enligt Svenskt Trä specifikation | ßt | 7,7 % | |
Medelvärde för krympning av träslaget vid torkning, från fibermättnad (fuktkvot ca 30%) till absolut torrt trä (fuktkvot 0 %). Läs vidare på Träfakta - Träets fuktrörelser |
|||
| Krympning, volymändring enligt Svenskt Trä specifikation | ßv | 12,1 % | |
Medelvärde för krympning av träslaget vid torkning, från fibermättnad (fuktkvot ca 30%) till absolut torrt trä (fuktkvot 0 %). Läs vidare på Träfakta - Träets fuktrörelser |
|||
| Krympning i procent, per procentenhetsändring av fuktkvoten, enligt Svenskt Trä specifikation | 0,26 % | ||
För praktiska beräkningar av de genomsnittliga fuktrörelserna hos sågat virke av furu och gran kan cirka 7 procent användas som ett genomsnittligt värde, för en bräda utsågad i tangentiell riktning. Vilket motsvarar 0,26 procent krympning per ändrad procentenhet hos fuktkvoten. Läs vidare på Träfakta - Träets fuktrörelser |
|||
| Etim klass | EC012347 - Trä (rektangulärt) | ||
| Träslag - Etim | Furu | ||
| Styrmetod/Förädlingsmetod | Ingen | ||
| Hyvlad | Ja | ||
| Tjocklek | 45 | ||
| Bredd | 195 | ||
| Ytbearbetning | Hyvlad (4-sidor) | ||
| Antal bearbetade sidor | 4 | ||
| Industriell ytbehandling | Övrigt | ||
| Euroklass brand (EN 13501-01) | D | ||
| Hållfasthet | C24 | ||
| NTR träskyddsklass (EN 351-1 / EN 335-1) | NTR/A | ||
| CE-märkt | Ja |
| VilmaBas-id | VB2926 | ||
| Varugrupp BK04 | 02302 - Impregnerat träskyddsklass NTR | ||
| Namn enligt Trägruppen | Konstruktionsvirke C24 - Impregnerat NTR A | ||
| Tjocklek | 45 mm | ||
| Total bredd | 195 mm | ||
| Täckande bredd | 195 mm | ||
| Träslag - VilmaBas | Furu | ||
| Hållfasthetsklass | C24-T0 | ||
| Hyvelprofil | Dimensionshyvlat | ||
| Ytskikt | Fyra hyvlade sidor med fyra rundade hörn, radie 4 mm | ||
| Efterbehandling | Tryckimpregnerad träskyddsklass NTR A | ||
| Färg | Grön | ||
| Prestandadeklaration | Ja | ||
| CE märkning på förpackning | Ja | ||
| CE-märkning på produkten | Ja | ||
| Area på profil | 0,008775 m² | ||
| Vikt per meter | 7,28 kg | ||
| Vikt per m³ | 830 kg |
Välj tillverkare av träprodukter
Giltighet
- Svenskt Trä-id: SE00436
- Gäller från och med: 2023-11-01
