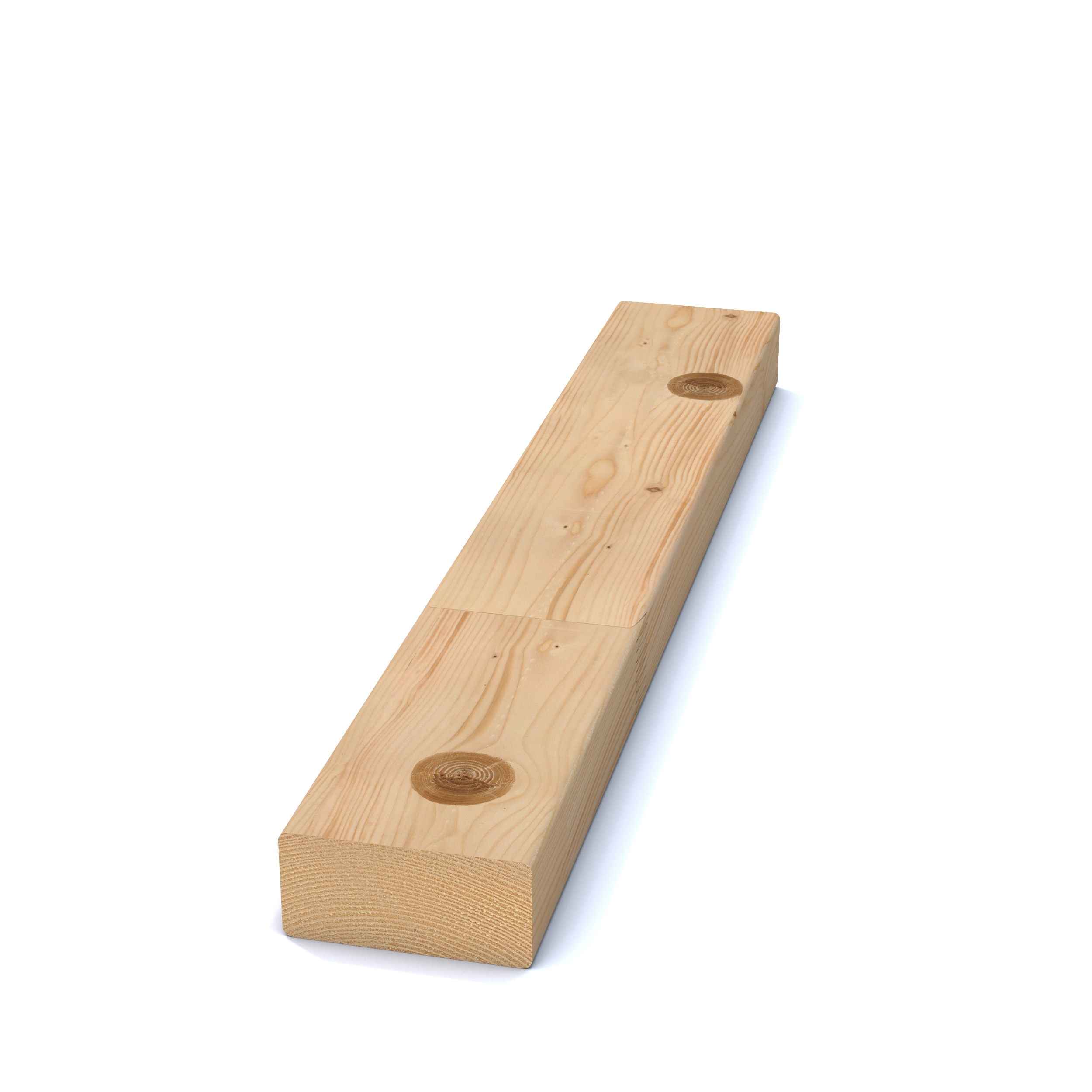

Fingerskarvat konstruktionsvirke C14 Gran Obehandlad 45x95 (SE00251)
För användning i byggnader och broar. Fingerskarvat konstruktionsvirke har en limmad längdskarv utformad med fingerliknande kilar. Skarvningen utförs industriellt under kontrollerade former. Produktstandard: SS-EN 15497 Träkonstruktioner - Fingerskarvat konstruktionsvirke - Funktions- och produktionskrav. Mer information om konstruktion med trä finns i TräGuiden.
Läs mer på TräGuiden
Läs mer på TräGuiden
Egenskaper
| Svenskt Trä-ID | SE00251 | ||
Svenskt Trä produkt ID för generiska produkttyper, vilka ingår i Svenskt Träs Standardsortiment. |
|||
| Prestandadeklarerad och CE-märkt enligt Europeiska Byggproduktförordningen (CPR) | Ja | ||
För en byggprodukt, som omfattas av en harmoniserad standard (EU) och som säljs på EU inre marknad, är det obligatoriskt med en prestandadeklaration och CE-märkning. Byggprodukter som inte omfattas av en harmoniserad EU standard går att prestandadeklarera och CE-märka på frivillig väg. Tillverkaren kan då vända sig till ett tekniskt bedömningsorgan för att begära en europeisk teknisk bedömning (ETA). Läs vidare på Boverket - Byggprodukter |
|||
| Produktstandard | SS-EN 15497 - Fingerskarvat konstruktionsvirke | ||
En Nationell (SS) och/eller Europeisk (EN) Produktstandard innehåller specifikationer om en produkts egenskaper, attribut, utformning och testmetoder. En harmoniserad standard (hEN) är en kategori av Europastandard som utarbetats på uppdrag av EU-kommissionen. Produkter vilka introduceras inom EU och vilka har en harmoniserad produktstandard skall prestandadeklareras (väsentliga egenskaper) och CE märkas. |
|||
| Träslag - svenskt namn för träslag enligt SS-EN 13556 | Gran | ||
Svenskt namn för det botaniska/latinska namnet och beteckningen i SS-EN 13556 |
|||
| Träslag - botaniskt namn för träslag enligt SS-EN 13556 | PCAB - Picea abies | ||
Det latinska namnet och en 4- ställig kod som används i Europa. |
|||
| Hållfasthetsklass enligt SS-EN 338 (C-klasser) | C14 | ||
C-klasser för barrträ som ger information om hållfasthets- och styvhetsegenskaper hos materialet Läs vidare på TräGuiden - Konstruktionsvirke/Beskrivning C-klasser |
|||
| Torrsorterat konstruktionsvirke enligt SS-EN 14081-1 | Ja | ||
Deklarerar om virket har torkats och dess sortering har slutförts. |
|||
| Sorteringsmetod enligt SS-EN 14081-1 | Maskinell | ||
Deklarerar om konstruktionsvirket är maskinellt eller visuellt sorterat. |
|||
| Profiltyp enligt Svenskt Trä specifikation | Dimensionshyvlat | ||
Virke kan bearbetas till olika profiler med olika utseende och användningsområden. Till exempel olika former av sågade, hyvlade, rillade sidor och kanter. Eller urfrästa spår och falsar för sammanfogning, med mera. |
|||

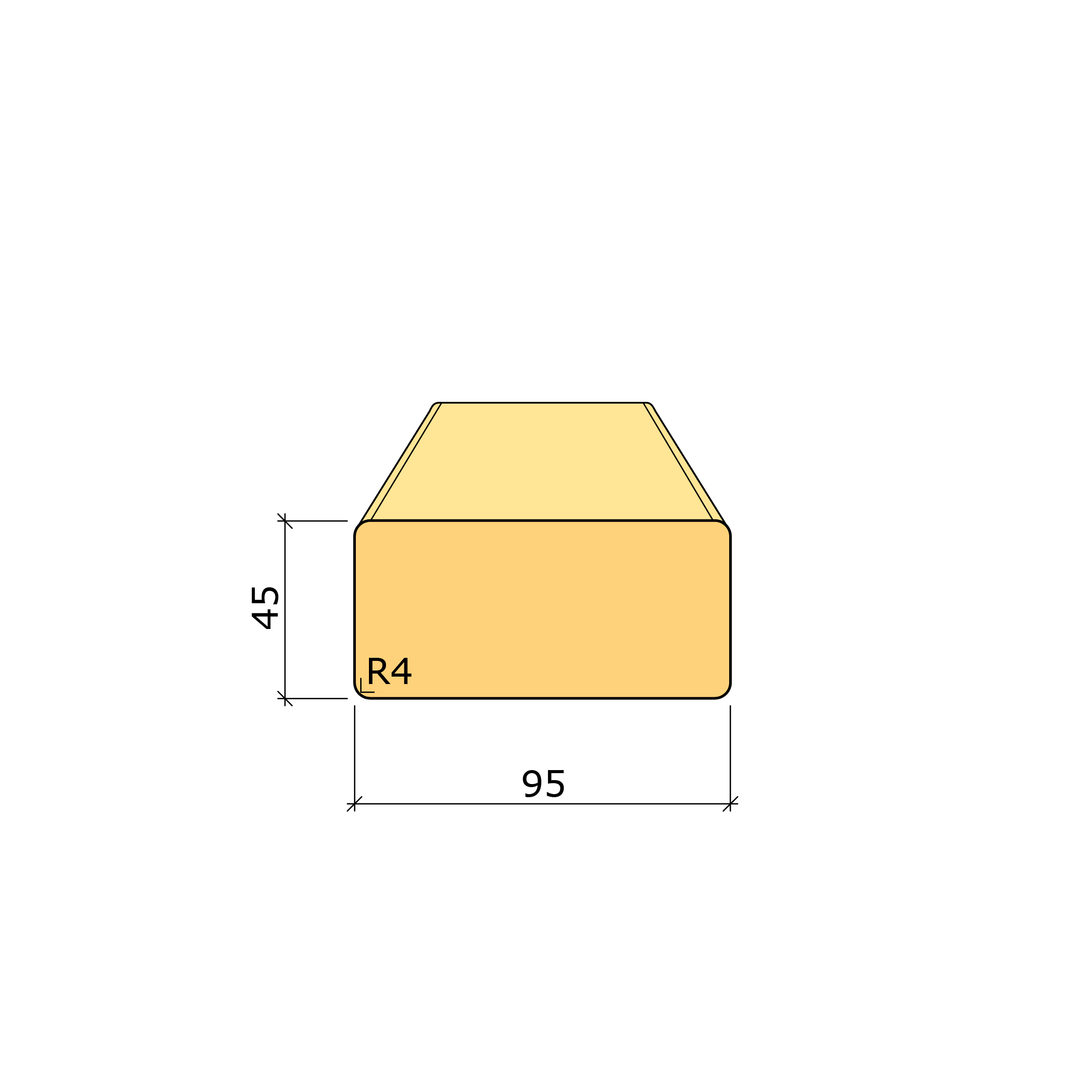

| Ytstruktur enligt Svenskt Trä specifikation | Fyra hyvlade sidor med fyra rundade hörn, radie 4 mm | ||
De olika sidorna och kanternas ytstrukturer för en profiltyp kan framställas för att möta olika tekniska och utseendemässiga krav.
Till exempel med olika tekniker och utrustning vid sågning, hyvling , rillning och slipning. |
|||
| Tjocklek enligt SS-EN 1309-1 | 45 mm | ||
Tjocklek mätt i en riktning vinkelrät mot ytan på minst tre ställen |
|||
| Bredd enligt SS-EN 1309-1 | 95 mm | ||
Bredd mätt i en riktning vinkelrät mot längdaxeln i minst tre positioner |
|||
| Täckande bredd, monterad, enligt Svenskt Trä specifikation | 95 mm | ||
Den synliga bredden, till exempel på en enskild spontad eller falsad bräda efter montering. |
|||
| Virkesåtgång per kvadratmeter enligt Svenskt Trä specifikation | 10,53 lm/m² | ||
För åtgångsberäkning av antal löpmeter (lm) per kvadratmeter (m²) (exklusive spill). Baserad på produktens täckande bredd. |
|||
| Area på profil, med hänsyn till utformning, enligt Svenskt Trä specifikation | 0,004275 m² | ||
Beräknad på virkesproduktens faktiska profil.
Til exempel så behöver arean på en spontad profil beräknas med hänsyn till spontutformningen. |
|||
| Målfuktkvot enligt SS-EN 14298 | 16 % | ||
Begreppet målfuktkvot beskriver den önskade medelfuktkvoten vid leverans av ett virkesparti. Läs vidare på TräGuiden - Trä och fukt |
|||
| Hanteringsvikt per kubikmeter enligt Svenskt Trä specifikation | 470 kg/m³ | ||
Uppskattad viktuppgift för hanteringsplanering av produkten.
Gran ca 470 kg/m3. Furu ca 500 kg/m³.
Limträ ca 500 kg/m³. Impregnerat limträ ca 600 kg/m³ (torkade lameller efter impregnering).
Impregnerat trä ca 800 kg/m3 (ej torkat) |
|||
| Hanteringsvikt per meter enligt Svenskt Trä specifikation | 2,01 kg/m | ||
Baserad på Hanteringsvikt per kubikmeter (kg/m³) och Area på profil (m²). |
|||
| Brandklassificering av byggprodukter och byggelement enligt SS-EN 13501-1 | D-s2,d0 | ||
Brandteknisk klassificering av alla byggprodukter, inklusive produkter som är inbyggda i byggnadselement (produkterna beaktas i relation till deras slutanvändning) |
|||
| Beständighetsklass för trä avseende angrepp av rötsvampar enligt SS-EN 350 | DC 4 | ||
Naturlig beständighet mot biologisk nedbrytning, av rötsvamp och insekter, hos kärnved i markkontakt. Beständighetsklass (eng. Durability Class) DC 1 innebär "Mycket beständig" och DC 5 innebär "Icke beständig". |
|||
| Limtyp SS-EN 301 | Typ I | ||
Limträ tillverkat med lim enligt Limtyp I kan
användas oberoende av omgivande klimat (klimatklass 1 – 3 enligt Eurokod 5) medan användning av lim enligt Limtyp II är begränsad till konstruktioner som är skyddade för väder och vind (klimatklass 1 och 2 enligt Eurokod 5). |
|||
| Emissionsklass formaldehyd enligt SS-EN 15497 | E1 | ||
Naturligt förekommer låga nivåer av formaldehyd i trä och träprodukter kan därmed inte vara helt fria från formaldehyd. Dock kan man reglera hur mycket formaldehyd som används i bindemedel som används vid tillverkning av limmade träprodukter. Emissonsklass E1 innebär att produkten ïnte får avge mer än 0,124 milligram formaldehyd per kubikmeter luft. Vilket är det obligatoriska kravet i Sverige. |
|||
| Bindingsstyrka i fingerskarv enligt SS-EN 15497 | 14 N/mm² | ||
Fingerskarvens bindningsstyrka anges utifrån böjhållfastheten för produktens hållfasthetsklass. |
|||
| Karakteristiskt värde för böjhållfasthet parallellt med fibrerna enligt SS-EN 338 | f m,k | 14 N/mm² | |
Hållfasthetsvärde för dimensioneringsberäkningar. |
|||
| Karakteristiskt värde för draghållfasthet parallellt med fibrerna enligt SS-EN 338 | f t,0,k | 7,2 N/mm² | |
Hållfasthetsvärde för dimensioneringsberäkningar. |
|||
| Karakteristiskt värde för draghållfasthet vinkelrätt mot fibrerna enligt SS-EN 338 | f t,90,k | 0,4 N/mm² | |
Hållfasthetsvärde för dimensioneringsberäkningar. |
|||
| Karakteristiskt värde för tryckhållfasthet parallellt med fibrerna enligt SS-EN 338 | f c,0,k | 16 N/mm² | |
Hållfasthetsvärde för dimensioneringsberäkningar.
|
|||
| Karakteristiskt värde för tryckhållfasthet vinkelrätt mot fibrerna enligt SS-EN 338 | f c,90,k | 2 N/mm² | |
Hållfasthetsvärde för dimensioneringsberäkningar. |
|||
| Karakteristiskt värde för skjuvhållfasthet enligt SS-EN 338 | f v,k | 3 N/mm² | |
Styvhetsvärde för analys av bärförmåga. |
|||
| Karakteristiskt värde för elasticitetsmodul parallellt med fibrerna enligt SS-EN 338 | E 0,05 | 4,7 kN/mm² | |
Styvhetsvärde för deformationsberäkningar, motsvarar 0.05 perecentilen. |
|||
| Medelvärde för elasticitetsmodul parallellt med fibrerna enligt SS-EN 338 | E 0,mean | 7 kN/mm² | |
Styvhetsvärde för deformationsberäkningar, medelvärde. |
|||
| Medelvärde för elasticitetsmodul vinkelrätt mot fibrerna enligt SS-EN 338 | E 90,mean | 0,23 kN/mm² | |
Styvhetsvärde för deformationsberäkningar, medelvärde. |
|||
| Medelvärde för skjuvmodul enligt SS-EN 338 | G mean | 0,44 kN/mm² | |
Styvhetsvärde för deformationsberäkningar, medelvärde. |
|||
| Karakteristisk densitet enligt SS-EN 338 | Ρ k | 290 kg/m³ | |
Karakterstiskt värde, motsvarar 0,05-percentilen. |
|||
| Medeldensitet enligt SS-EN 338 | Ρ mean | 350 kg/m³ | |
Medelvärde, motsvarar 0,50-percentilen. |
|||
| Hårdhet parallellt med fiberriktningen, enligt Brinells testmetod | 3,2 HB | ||
Ett mått för ett materials hårdhet. En kula pressas mot materialet med en viss kraft. Avtrycket mäts. beräknas och redovisas enligt en Brinell mätskala. Värdet är angivet för virke med 12% fuktkvot. |
|||
| Hårdhet vinkelrätt mot fiberriktningen, enligt Brinells testmetod | 1,2 HB | ||
Ett mått för ett materials hårdhet En kula pressas mot materialet med en viss kraft. Avtrycket mäts och beräknas och redovisas enligt en Brinell mätskala.Värdet är angivet för virke med 12% fuktkvot. |
|||
| Värmeledningsförmåga parallellt med fiberiktningen enligt SS-EN ISO 10456 | 0,24 W/m °C | ||
Värmeledningsförmågan eller värmekonduktiviteten är ett mått för hur värme transporteras genom ett material. Värmeledningsförmågan för virke är större parallellt med fibrerna än vinkelrätt mot fibrerna. Värdet är angivet för virke med 12% fuktkvot. |
|||
| Värmeledningsförmåga vinkelrätt mot fiberriktningen enligt SS-EN ISO 10456 | 0,11 W/m °C | ||
Värmeledningsförmågan eller värmekonduktiviteten är ett mått för hur värme transporteras genom ett material. Värmeledningsförmågan för virke är större parallellt med fibrerna än vinkelrätt mot fibrerna. Värdet är angivet för virke med 12% fuktkvot. |
|||
| Värmekapacitet parallellt med fiberriktningen enligt SS-EN ISO 10456 | 1650 J/kg °C | ||
Är ett mått på den energi som under fastställda betingelser måste tillföras ett system för att dess temperatur skall öka med en grad. Värdet är angivet för virke med 12% fuktkvot. |
|||
| Värmevärde parallellt med fiberriktningen enligt SS-EN ISO 10456 | 16,9 MJ/kg | ||
Mått som anger hur mycket energi i termer av Joule (eller kilowattimmar) som utvecklas vid förbränning av ett visst material/bränsleslag. Värdet är angivet för virke med 12% fuktkvot. |
|||
| Krympning, axiell riktning, i stammens längdriktning, enligt Svenskt Trä specifikation | ßa | 0,3 % | |
Medelvärde för krympning av träslaget vid torkning, från fibermättnad (fuktkvot ca 30%) till absolut torrt trä (fuktkvot 0 %). Läs vidare på Träfakta - Träets fuktrörelser |
|||
| Krympning, radiell riktning tvärs årsringarna, enligt Svenskt Trä specifikation | ßr | 3,6 % | |
Medelvärde för krympning av träslaget vid torkning, från fibermättnad (fuktkvot ca 30%) till absolut torrt trä (fuktkvot 0 %). Läs vidare på Träfakta - Träets fuktrörelser |
|||
| Krympning, tangentiell riktning längs årsringarna, enligt Svenskt Trä specifikation | ßt | 7,8 % | |
Medelvärde för krympning av träslaget vid torkning, från fibermättnad (fuktkvot ca 30%) till absolut torrt trä (fuktkvot 0 %). Läs vidare på Träfakta - Träets fuktrörelser |
|||
| Krympning, volymändring enligt Svenskt Trä specifikation | ßv | 11,7 % | |
Medelvärde för krympning av träslaget vid torkning, från fibermättnad (fuktkvot ca 30%) till absolut torrt trä (fuktkvot 0 %). Läs vidare på Träfakta - Träets fuktrörelser |
|||
| Krympning i procent, per procentenhetsändring av fuktkvoten, enligt Svenskt Trä specifikation | 0,26 % | ||
För praktiska beräkningar av de genomsnittliga fuktrörelserna hos sågat virke av furu och gran kan cirka 7 procent användas som ett genomsnittligt värde, för en bräda utsågad i tangentiell riktning. Vilket motsvarar 0,26 procent krympning per ändrad procentenhet hos fuktkvoten. Läs vidare på Träfakta - Träets fuktrörelser |
|||
| Svenskt Trä-ID | SE00251 | ||
Svenskt Trä produkt ID för generiska produkttyper, vilka ingår i Svenskt Träs Standardsortiment. |
|||
| Boverkets Resurs-ID | 6000000192 | ||
Identitet i Boverkets klimatdatabas för den resurskategori produkten tillhör. Egenskapsdata för resurskategorin är hämtad från Boverkets version 02.05.000, med versionsdatum Januari 25 2024. Läs vidare på Boverkets klimatdatabas |
|||
| Boverket - Klimatpåverkan GWP-GHG, konservativt värde (A1-A3, per kg produkt) | 0,0919 kg CO2 e | ||
Det konservativa värdet används vid klimatdeklarationsberäkningar med generiska värden. A1-A3 värden för byggprodukterna i Boverkets klimatdatabas är konservativt satta. Det vill säga cirka 25 procent högre än genomsnittet, för att stimulera användning av specifika klimatdata. Läs vidare på https://www.boverket.se/sv/klimatdeklaration/klimatdatabas/om-klimatdatabas/ |
|||
| Boverket - Omräkningsfaktor | 455 kg/m³ | ||
Beräknad faktor som är baserad på genomsnittlig densitet för torkat sågat virke av barrträ, med en fukthalt på 16%. |
|||
| Boverket - Klimatpåverkan GWP-GHG, konservativt värde ( A1-A3, per m³ produkt) | 41,8 kg CO2 e | ||
Det konservativa värdet används vid klimatdeklarationsberäkningar med generiska värden. A1-A3 värden för byggprodukterna i Boverkets klimatdatabas är konservativt satta. Det vill säga cirka 25 procent högre än genomsnittet, för att stimulera användning av specifika klimatdata. Läs vidare på https://www.boverket.se/sv/klimatdeklaration/klimatdatabas/om-klimatdatabas/ |
|||
| Boverket - Teknisk livslängd | >50 år | ||
Livslängden för trä inomhus är normalt lika med konstruktionen den är en del av. Trä i i utomhusmiljöer behöver normalt underhåll under dess >50 års livslängd. Läs vidare på Läs mer info |
|||
| Etim klass | EC012347 - Trä (rektangulärt) | ||
| Träslag - Etim | Gran | ||
| Styrmetod/Förädlingsmetod | Fingerskarvad | ||
| Hyvlad | Ja | ||
| Tjocklek | 45 | ||
| Bredd | 95 | ||
| Ytbearbetning | Hyvlad (4-sidor) | ||
| Antal bearbetade sidor | 4 | ||
| Miljöcertifiering | Övrigt | ||
| Euroklass brand (EN 13501-01) | D | ||
| Naturlig beständighetsklass | 4 | ||
| Hållfasthet | C14 | ||
| CE-märkt | Ja |
| VilmaBas-id | VB1811 | ||
| Varugrupp BK04 | 02110 - Hållfasthetsklass C14 - Finger | ||
| Namn enligt Trägruppen | Konstruktionsvirke C14 - Fingerskarvad | ||
| Tjocklek | 45 mm | ||
| Total bredd | 95 mm | ||
| Täckande bredd | 95 mm | ||
| Träslag - VilmaBas | Gran | ||
| Hållfasthetsklass | C14 | ||
| Hyvelprofil | Dimensionshyvlat | ||
| Ytskikt | Fyra hyvlade sidor med fyra rundade hörn, radie 4 mm | ||
| Efterbehandling | Obehandlad | ||
| Målfuktkvot | 16 % | ||
| Prestandadeklaration | Ja | ||
| CE märkning på förpackning | Ja | ||
| CE-märkning på produkten | Ja | ||
| Area på profil | 0,004275 m² | ||
| Vikt per meter | 1,967 kg | ||
| Vikt per m³ | 460 kg |
Giltighet
- Svenskt Trä-id: SE00251
- Gäller från och med: 2023-12-01
