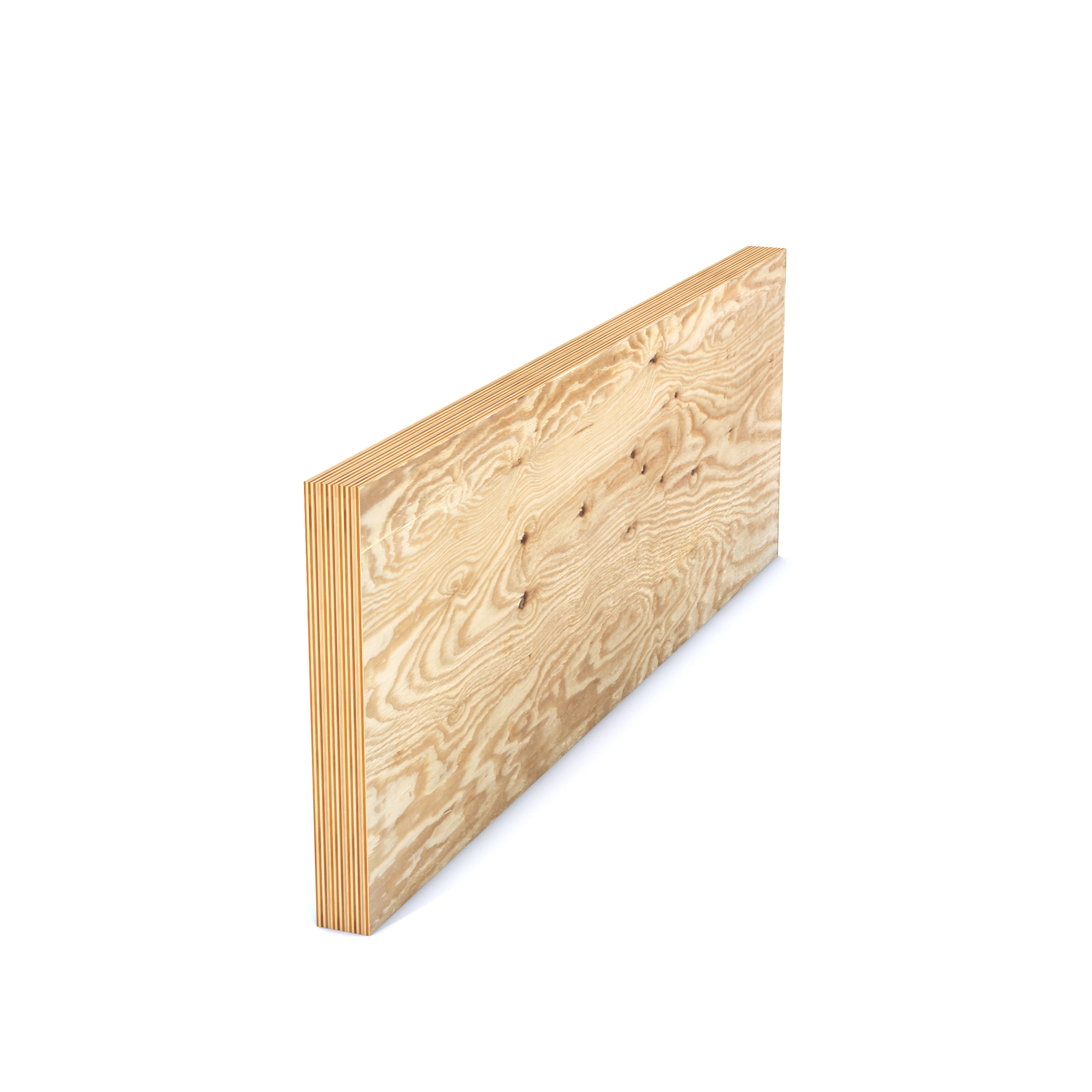

Fanerträ Gran Obehandlad 51x400 (SE00523)
Fanerträ är ett konstruktionsmaterial som är närbesläktat med plywood. Den internationella benämningen för fanerträ är Laminated Veneer Lumber (LVL).
Produktstandard: SS-EN 14374 Träkonstruktioner - Fanerträ (LVL) - Krav.
Mer information om konstruktion med trä finns i TräGuiden.
Läs mer på TräGuiden
Läs mer på TräGuiden
Egenskaper
| Svenskt Trä-ID | SE00523 | ||
Svenskt Trä produkt ID för generiska produkttyper, vilka ingår i Svenskt Träs Standardsortiment. |
|||
| Produktstandard | SS-EN 14374 - Fanerträ (LVL) | ||
En Nationell (SS) och/eller Europeisk (EN) Produktstandard innehåller specifikationer om en produkts egenskaper, attribut, utformning och testmetoder. En harmoniserad standard (hEN) är en kategori av Europastandard som utarbetats på uppdrag av EU-kommissionen. Produkter vilka introduceras inom EU och vilka har en harmoniserad produktstandard skall prestandadeklareras (väsentliga egenskaper) och CE märkas. |
|||
| Prestandadeklarerad och CE-märkt enligt Europeiska Byggproduktförordningen (CPR) | Ja | ||
För en byggprodukt, som omfattas av en harmoniserad standard (EU) och som säljs på EU inre marknad, är det obligatoriskt med en prestandadeklaration och CE-märkning. Byggprodukter som inte omfattas av en harmoniserad EU standard går att prestandadeklarera och CE-märka på frivillig väg. Tillverkaren kan då vända sig till ett tekniskt bedömningsorgan för att begära en europeisk teknisk bedömning (ETA). Läs vidare på Boverket - Byggprodukter |
|||
| Träslag - svenskt namn för träslag enligt SS-EN 13556 | Gran | ||
Svenskt namn för det botaniska/latinska namnet och beteckningen i SS-EN 13556 |
|||
| Träslag - botaniskt namn för träslag enligt SS-EN 13556 | PCAB - Picea abies | ||
Det latinska namnet och en 4- ställig kod som används i Europa. |
|||
| LVL hållfasthetsklass P, enligt Europeisk LVL Handbok | LVL48P | ||
Deklarerar en hållfasthetsklass för laminerat fanervirke med faner i längdriktiningen; anger de värden för styrka, styvhet och densitet som vanligtvis behövs för design. |
|||
| Ytstruktur enligt Svenskt Trä specifikation | Oputsad yta, fyra skarpa kanter | ||
De olika sidorna och kanternas ytstrukturer för en profiltyp kan framställas för att möta olika tekniska och utseendemässiga krav.
Till exempel med olika tekniker och utrustning vid sågning, hyvling , rillning och slipning. |
|||

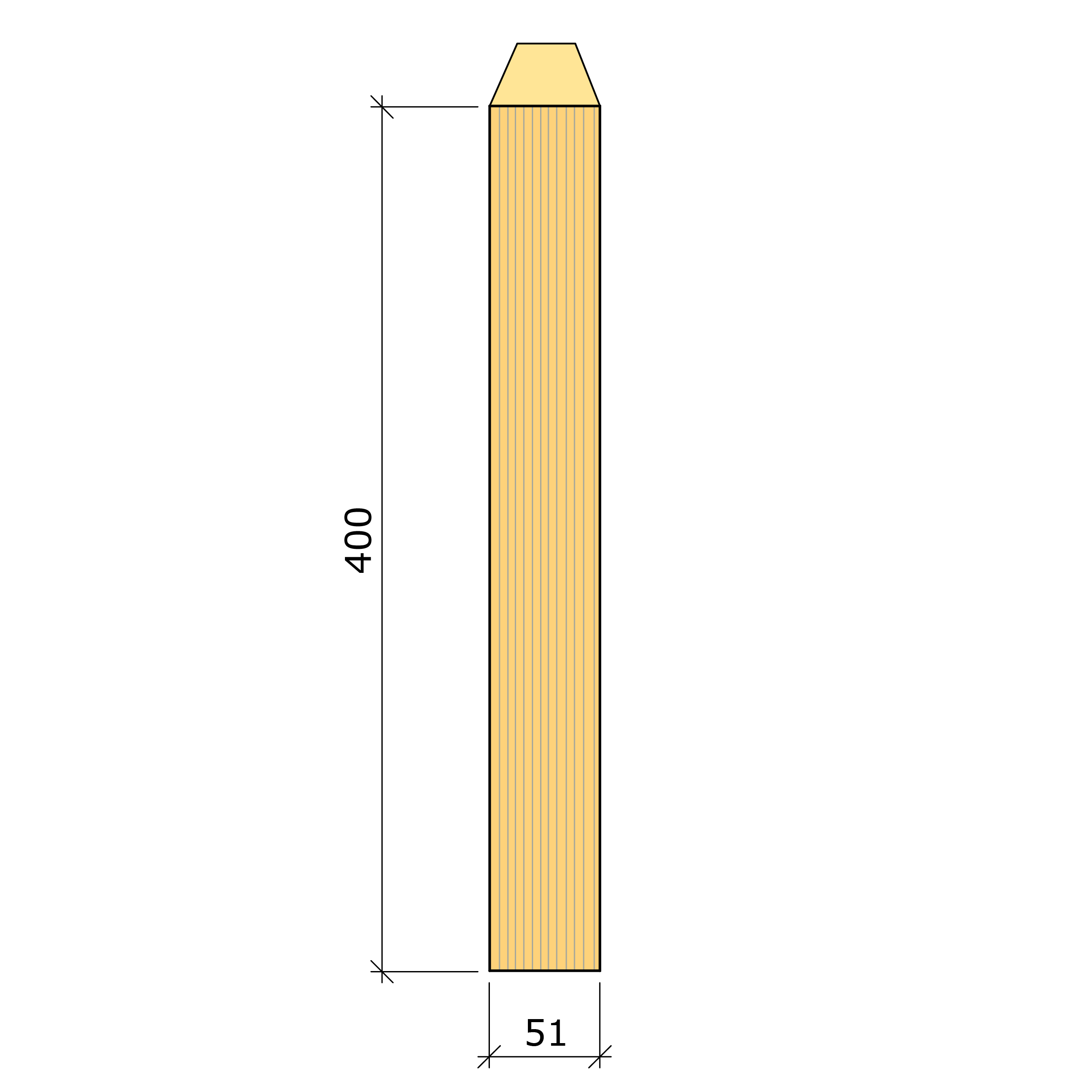

| Tjocklek enligt SS-EN 14374 | 51 mm | ||
Dimensionen av ett tvärsnitt, som är vinkelrät mot fanerplanet |
|||
| Bredd enligt SS-EN 14374 | 400 mm | ||
Dimensionen av ett tvärsnitt, som är vinkelrätt mot tjockleken |
|||
| Täckande bredd, monterad, enligt Svenskt Trä specifikation | 400 mm | ||
Den synliga bredden, till exempel på en enskild spontad eller falsad bräda efter montering. |
|||
| Virkesåtgång per kvadratmeter enligt Svenskt Trä specifikation | 2,5 lm/m² | ||
För åtgångsberäkning av antal löpmeter (lm) per kvadratmeter (m²) (exklusive spill). Baserad på produktens täckande bredd. |
|||
| Area på profil, med hänsyn till utformning, enligt Svenskt Trä specifikation | 0,0204 m² | ||
Beräknad på virkesproduktens faktiska profil.
Til exempel så behöver arean på en spontad profil beräknas med hänsyn till spontutformningen. |
|||
| Målfuktkvot enligt SS-EN 14298 | 10 % | ||
Begreppet målfuktkvot beskriver den önskade medelfuktkvoten vid leverans av ett virkesparti. Läs vidare på TräGuiden - Trä och fukt |
|||
| Hanteringsvikt per kubikmeter enligt Svenskt Trä specifikation | 500 kg/m³ | ||
Uppskattad viktuppgift för hanteringsplanering av produkten.
Gran ca 470 kg/m3. Furu ca 500 kg/m³.
Limträ ca 500 kg/m³. Impregnerat limträ ca 600 kg/m³ (torkade lameller efter impregnering).
Impregnerat trä ca 800 kg/m3 (ej torkat) |
|||
| Hanteringsvikt per meter enligt Svenskt Trä specifikation | 10,2 kg/m | ||
Baserad på Hanteringsvikt per kubikmeter (kg/m³) och Area på profil (m²). |
|||
| Brandklassificering av byggprodukter och byggelement enligt SS-EN 13501-1 | D-s2,d0 | ||
Brandteknisk klassificering av alla byggprodukter, inklusive produkter som är inbyggda i byggnadselement (produkterna beaktas i relation till deras slutanvändning) |
|||
| Hållbarhetsklass av trä mot angrepp av marina organismer enligt SS-EN 350 | DC 4 | ||
hållbarheten hos en träsort eller ett träbaserat material mot de olika träförstörande organismerna klassificeras inom en tregradig skala för marina organismer |
|||
| Limtyp SS-EN 301 | Typ I | ||
Limträ tillverkat med lim enligt Limtyp I kan
användas oberoende av omgivande klimat (klimatklass 1 – 3 enligt Eurokod 5) medan användning av lim enligt Limtyp II är begränsad till konstruktioner som är skyddade för väder och vind (klimatklass 1 och 2 enligt Eurokod 5). |
|||
| Limningskvalitet enligt SS-EN 14374 | godkänd | ||
Bestämmer bindningen av en enhet efter cykler av nedsänkning i kokande vatten, torkning i ugn och kylning i rumstemperaturvatten |
|||
| Emission av formaldehyd enligt SS-EN 717-1 | E1 | ||
Koncentration av formaldehyd i stationärt tillstånd i en sluten kammare, som erhålls vid konstant temperatur, relativ luftfuktighet, lastfaktor och luftväxlingshastighet |
|||
| Emission av formaldehyd enligt SS-EN 717-2 | E1 | ||
Koncentrationen av formaldehyd baseras på en fotometrisk analys av vattnet som används för att absorbera den formaldehyd som släpps ut i en sluten kammare med kontrollerad temperatur, luftfuktighet, luftflöde och tryck |
|||
| Böjhållfasthet på högkant enligt SS-EN 408 | f m,0,edge,k | 44 N/mm² | |
Den maximala spänningen beräknad från den maximala kraft som registrerats under den kantvisa böjningsproceduren |
|||
| Storlekseffektparameter enligt SS-EN 14374 | s | 0,12 | |
Deklarerat värde för effektstorleksparametern som en skillnad mellan två gånger variationskoefficienten för testresultaten och ett inställt värde |
|||
| Böjhållfasthet på lågkant enligt SS-EN 408 | f m,0,flat,k | 50 N/mm² | |
Den maximala spänningen beräknad från den maximala kraft som registrerats under den plana böjningsproceduren |
|||
| Draghållfasthet parallellt med fibrer enligt SS-EN 408 | f t,0,k | 35 N/mm² | |
Dragbrottsbelastning dividerad med provets sektionsarea |
|||
| Draghållfasthet vinkelrätt mot fibrer (högkant) enligt SS-EN 408 | f t,90,edge,k | 0,8 N/mm² | |
Dragbrottsbelastning dividerad med provets sektionsarea |
|||
| Tryckhållfasthet parallellt med fibrer enligt SS-EN 408 | f c,0,k | 35 N/mm² | |
Tryckbrottsbelastning dividerat med provets sektionsarea |
|||
| Tryckhållfasthet vinkelrätt mot fibrer (högkant) enligt SS-EN 408 | f c,90,edge,k | 6 N/mm² | |
Tryckbrottsbelastning dividerat med provets sektionsarea |
|||
| Tryckhållfasthet vinkelrätt mot fibrer (lågkant) enligt SS-EN 408 | f c,90,flat,k | 1,8 N/mm² | |
Tryckbrottsbelastning dividerat med provets sektionsarea |
|||
| Skjuvhållfasthet relaterad till kantböjning (högkant) enligt SS-EN 408 | f v,0,edge,k | 4,1 N/mm² | |
Skjuvbrottsbelastning dividerat med provets yta |
|||
| Skjuvhållfasthet relaterad till planböjning, parallellt med fibrerna (lågkant) enligt SS-EN 789 | f v,0,flat,k | 2,3 N/mm² | |
Skjuvbrottsbelastning dividerat med provets yta |
|||
| Karakteristisk elasticitetsmodul parallellt med fibrerna (vid kantböjning) enligt SS-EN 408 | E 0,k | 11600 N/mm² | |
Funktion av belastnings- och nedböjningssteg och längd på provexemplaret |
|||
| Elasticitetsmodul för dragning vinkelrätt mot fibrerna (högkant) enligt SS-EN 408 | E 90,edge,k | 350 N/mm² | |
Funktion av belastnings- och förskjutningssteg och längd på provet |
|||
| Elasticitetsmodul för dragning vinkelrätt mot fibrerna (lågkant) enligt SS-EN 408 | E 90,flat,k | 100 N/mm² | |
Funktion av belastnings- och förskjutningssteg och längd på provet |
|||
| Skjuvmodul relaterad till kantböjning (högkant) enligt SS-EN 408 | G 0,edge,k | 400 N/mm² | |
Förhållandet mellan skjuvspänning och skjuvtöjning |
|||
| Medelelasticitetsmodul parallellt med fibrerna (vid kantböjning) enligt SS-EN 408 | E 0,mean | 13800 N/mm² | |
Funktion av belastnings- och nedböjningssteg och längd på provexemplaret |
|||
| Karakteristisk virkesdensitet enligt SS-EN 323 | P k | 480 kg/m³ | |
Förhållandet mellan provmassa och volym |
|||
| Genomsnittlig virkesdensitet enligt SS-EN 323 | P mean | 510 kg/m³ | |
Förhållandet mellan provmassa och volym |
|||
| Svenskt Trä-ID | SE00523 | ||
Svenskt Trä produkt ID för generiska produkttyper, vilka ingår i Svenskt Träs Standardsortiment. |
|||
| Boverkets Resurs-ID | 6000000185 | ||
Identitet i Boverkets klimatdatabas för den resurskategori produkten tillhör. Egenskapsdata för resurskategorin är hämtad från Boverkets version 02.05.000, med versionsdatum Januari 25 2024. Läs vidare på Boverkets klimatdatabas |
|||
| Boverket - Klimatpåverkan GWP-GHG, konservativt värde (A1-A3, per kg produkt) | 0,383 kg CO2 e | ||
Det konservativa värdet används vid klimatdeklarationsberäkningar med generiska värden. A1-A3 värden för byggprodukterna i Boverkets klimatdatabas är konservativt satta. Det vill säga cirka 25 procent högre än genomsnittet, för att stimulera användning av specifika klimatdata. Läs vidare på https://www.boverket.se/sv/klimatdeklaration/klimatdatabas/om-klimatdatabas/ |
|||
| Boverket - Omräkningsfaktor | 510 kg/m³ | ||
Beräknad faktor som är baserad på genomsnittlig densitet för torkat sågat virke av barrträ, med en fukthalt på 16%. |
|||
| Boverket - Klimatpåverkan GWP-GHG, konservativt värde ( A1-A3, per m³ produkt) | 195,3 kg CO2 e | ||
Det konservativa värdet används vid klimatdeklarationsberäkningar med generiska värden. A1-A3 värden för byggprodukterna i Boverkets klimatdatabas är konservativt satta. Det vill säga cirka 25 procent högre än genomsnittet, för att stimulera användning av specifika klimatdata. Läs vidare på https://www.boverket.se/sv/klimatdeklaration/klimatdatabas/om-klimatdatabas/ |
|||
| Boverket - Teknisk livslängd | >50 år | ||
Livslängden för trä inomhus är normalt lika med konstruktionen den är en del av. Trä i i utomhusmiljöer behöver normalt underhåll under dess >50 års livslängd. Läs vidare på Läs mer info |
|||
| VilmaBas-id | VB3145 | ||
| Varugrupp BK04 | 02505 - Fanerträ | ||
| Namn enligt Trägruppen | Fanerträ | ||
| Tjocklek | 51 mm | ||
| Total bredd | 400 mm | ||
| Täckande bredd | 400 mm | ||
| Träslag - VilmaBas | Gran | ||
| Hållfasthetsklass | EN 14374:2004 | ||
| Ytskikt | Oputsad yta, fyra skarpa kanter | ||
| Efterbehandling | Obehandlad | ||
| Målfuktkvot | 10 % | ||
| Prestandadeklaration | Ja | ||
| CE märkning på förpackning | Ja | ||
| CE-märkning på produkten | Ja | ||
| Area på profil | 0,0204 m² | ||
| Vikt per meter | 10,2 kg | ||
| Vikt per m³ | 500 kg |
Välj tillverkare av träprodukter
Giltighet
- Svenskt Trä-id: SE00523
- Gäller från och med: 2024-08-01
Kompletterande information
Tabellens karakteristiska dimensioneringsvärden är baserade på ett tekniskt godkännande, Metsä Wood (VTT Certificate No 184/03, 2012), för den dominerande europeiska leverantören (Metsä Wood) av fanerträ (Kerto) och är inte giltigt eller gällande för produkter från andra leverantörer. Specifika egenskaps- och dimensioneringsvärden skall därför erhållas från respektive leverantör, för deras specifika produkter.
